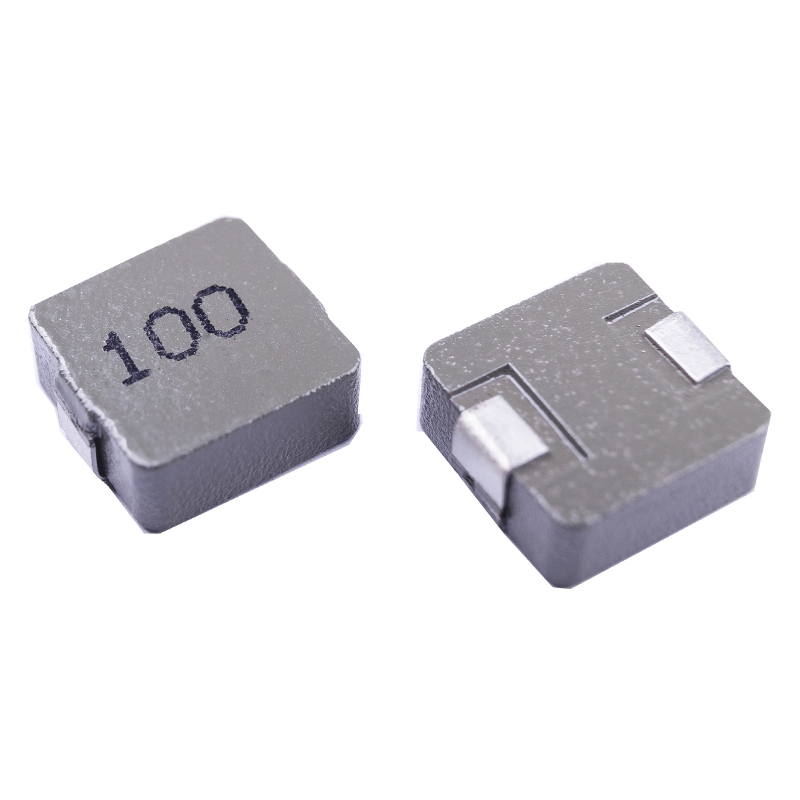

一.波峰焊溫度太高，一體成型電感內部銅線(xiàn)圈熱膨脹大大超過(guò)鐵氧體的熱膨脹，導致產(chǎn)品容易開(kāi)裂。

二.粉料里面的粘合劑的問(wèn)題。

三.操作不當的問(wèn)題

四.產(chǎn)品本身有問(wèn)題

五.

1、產(chǎn)品材料出問(wèn)題；

2、產(chǎn)品固化出問(wèn)題；

3、粉末配制出問(wèn)題；

具體要看開(kāi)裂比例大小來(lái)分析。

六.

1.產(chǎn)品烘烤過(guò)程不完全，導致膠水未完全固化。

2.產(chǎn)品成型烘烤以后，在運輸儲存過(guò)程中，產(chǎn)品吸濕，在過(guò)波峰焊時(shí)溫度急劇上升，產(chǎn)品中的水分變成水汽溢出，造成粉體爆裂，在有經(jīng)過(guò)6面噴涂的產(chǎn)品上面出現的可能性更高。

針對2可做如下驗證：不噴涂的產(chǎn)品經(jīng)過(guò)蒸汽老化4~8h,再去浸錫260℃ 10s  對比同一款噴涂后的產(chǎn)品蒸汽老化，再去浸錫260℃ 10s  那個(gè)噴涂過(guò)的產(chǎn)品裂的幾率會(huì )比較大。

七.80%是粉末膠材問(wèn)題，配比不當，產(chǎn)品的耐熱過(guò)不了

奮發(fā)電子長(cháng)期從事電感的研發(fā)生產(chǎn)及銷(xiāo)售,為廣大客戶(hù)解決各大品質(zhì)難題!
