小型RF電感器被使用于手機為主的RF電路中，小型RE電感器按照工藝方法不同可以分為三個類型的電感器。電感器類型不同，特征也不一樣，本次將介紹電感器的特征和選擇要點。

 RF電感器的種類和特征

RF電感器根據工藝方法不同，可以分為繞線、多層、薄膜3類。

外部照片分別如圖1所示。

繞線型)
在非磁性材料上纏繞電線形成線圈。

繞線型具有高 Q值?低直流阻抗?大電流?大電容的特點。

其中，尤為突出的特點是Q值（表現線圈品質的值）高，所以被廣泛用于天線周?chē)娐分小?/span>

（多層型）
在非磁性板上印刷形成線圈模型，通過將多個非磁性板重疊形成線圈。由于其小型、高性能和高可靠性，所以一般被用于RF電路。

（薄膜型）
通過用和IC（集成電路）等半導體同樣的工藝方法（通過打光讓其感光的工藝方法）形成線圈，具有小型、高性能、低背?窄感值偏差?窄感值間隔的特征。

線圈種類中也又被作為多層型同類使用的事例。

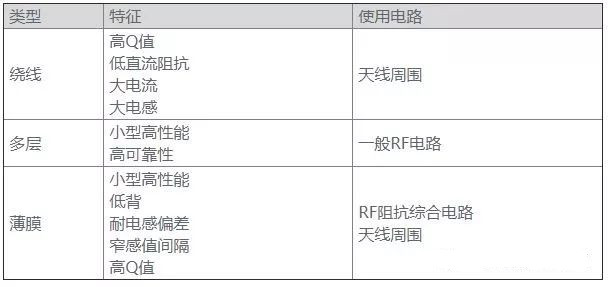

制作工藝不同的RF電感器的特征和使用功能電路的總結如表1所示。

表1. 不同類型的RF電感器的特征和使用電路

繞線型中最小的尺寸是0.5mm x 0.4mm，實現了小型尺寸。

薄膜型中已經發布了世界超小尺寸的0.25mm x 0.125mm LQP01HQ系列，還在不斷研發除此之外尺寸和系列的產品。

因為能統一尺寸不同、系列不同的Q值的較大變化，所以可根據必要的Q特性選擇適合的系列。

  結語小型RF電感器被廣泛用于以手機為主的RF電路中，因此有必要根據電路和Q值特性選擇合適的元件。村田制作所擁有繞線?多層?薄膜3種不同制作工藝的RF電感器，所以可對應廣泛的RF電路。
